Actuator FOR OPERATION OF ANY QUARTERTURN(90°) VALVES

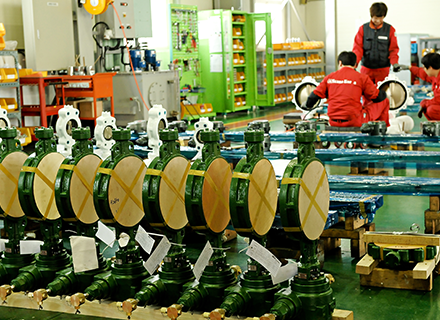

DOUBLE ACTING HYDRO-LOCK ACTUATOR
- 더블액팅 액추에이터는 유압상실 시 밸브를 마지막 위치에서 Hydro-lock을 통해 고정상태로 유지하도록 설계되었습니다.
- 액추에이터는 컴팩트한 랙 앤 피니언(rack & pinion) 구조로 설계되어 있으며, 단순한 구조와 전 구간에 걸친 일정한 출력 토크를 제공합니다.
| 정격 토크 (Nominal Torque) |
180 ~ 12,000 Nm / 135 bar |
|---|

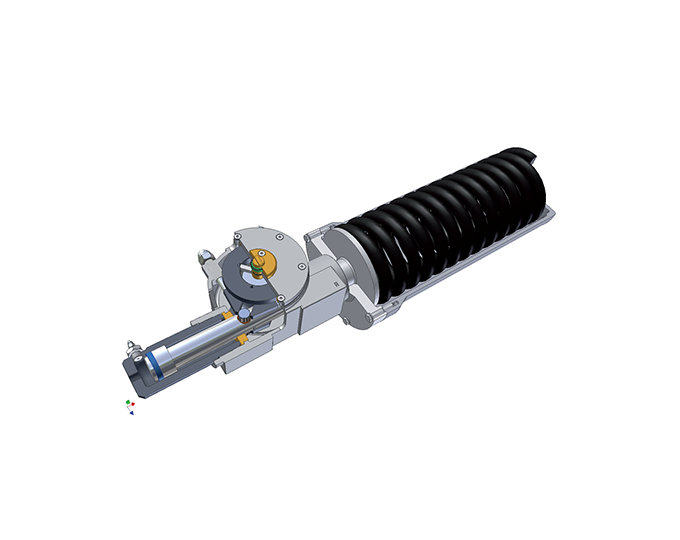

SINGLE ACTING ACTUATOR
- 단동형 액추에이터는 최대 23,000 Nm의 토크(spring ending torque)를 발생시킵니다.
- 해당 액추에이터는 외부 전원 공급이 불가능한 경우에도 스프링 복귀 작동을 통해 밸브를 닫을 수 있는 기능을 제공합니다.
SCP (Self-Contained Powerpack)
- SCP는 밸브/액추에이터에 직접 부착된 전기-유압식 로컬 파워팩으로, 원격 제어 용도로 사용됩니다.
- 이 시스템은 별도의 유압 배관이 필요 없으며, 전기 연결만으로 설치가 가능합니다.
AMBIENT TEMPERATURE
- RAP 액추에이터는 일반적인 적용 범위로 -20°C ~ +80°C의 작동 온도에 맞게 설계되었습니다.
- 선택 사양으로 저온형(-45°C) 및 고온형(+120°C) 도 제공합니다.
- 특수 온도 조건이 필요한 경우 요청 시 별도 사양으로 공급 가능합니다.
- 보다 높은 또는 낮은 온도에서의 사용을 원할 경우, 당사로 문의해 주시기 바랍니다.
VALVE INTERFACE
- 액추에이터와 밸브 장착 방식은 ISO 5211 에 따라 설계됩니다.

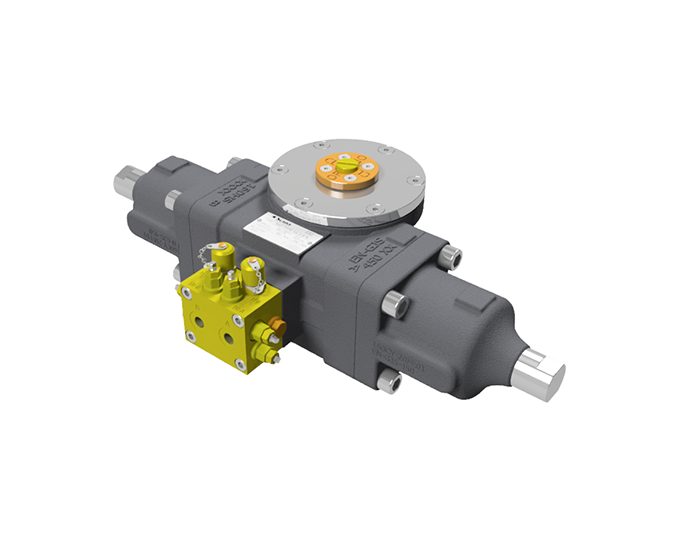

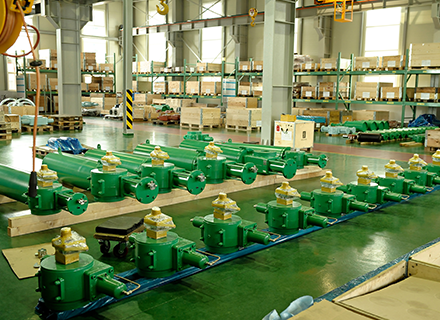

RAP HYDRAULIC DOUBLE-ACTING ACTUATOR
ACTUATOR

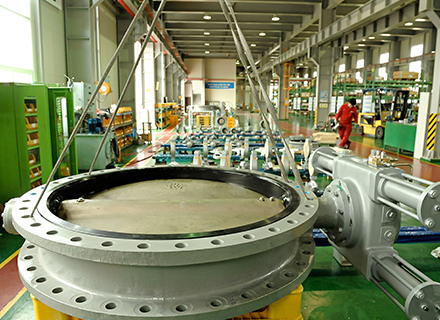

- RAP 액추에이터는 모든 종류의 버터플라이, 볼 밸브에 사용 가능한 더블 액팅 액추에이터(90° 회전 / 랙 앤 피니언 타입)입니다.
- 컴팩트한 랙 앤 피니언 설계는 단순한 구조와 전 구간 일정한 출력 토크를 제공합니다.
- 또한 스트로크 양단에 조정 스크류(full stroke adjustment screws)가 장착되어 있으며, 이를 조정하여 85°~95° 범위 내에서 정밀한 회전각 조정이 가능합니다.
MAIN DATA
| Normal-working pressure | 135 bar | |
|---|---|---|
| Test pressure | 1.5 x system max. working pressure of 160 bar | |
| Rotation (Clockwise closing) | 90° ± 5° | |
| Desing temp.(min. / max.) | S | -20°C / + 80°C, PU/NBR |
| H | -20°C / +120°C, PTFE/Viton | |
| L | -45°C / + 80°C, PU/NBR | |
| Indication | Visual on top | |
| Viscosity of hydraulic oil | 15 to 200 cSt, acid-free hydraulic oil. | |
| Accessories |
- Control blocks with Double pilot check valves. - Double release valve, Double throttle valve. - Quick connection for em'cy operation. |
|
- 기타 액추에이터 구성품에 대한 자세한 내용은 별도의 데이터 시트를 참조하십시오.
- Scantec 의 액추에이터는 ISO 규격에 따른 품질 시스템에 따라 제조되며, 조립 후에는 NAS 1638/10 (ISO 4406 21/19/16) 기준에 따라 세척 및 밀봉 처리됩니다.
- 요청 시 다른 수준의 세척(Flushing Grade)도 제공 가능합니다.
MATERIAL
| Housing | GCD 450 / GCD 350-22L-L VERSION |
|---|---|
| Cylinder | GCD 450 / GCD 350-22L-L VERSION |
| Piston | Hardened steel |
| Rack | High tensile steel |
| Pinion | Surface treatment high tensile steel |
| Seal | NBR, VITON, PTFE |
CLASSIFICATION
| Meets all requirements to | ABS, BV, DNV, LR, KR, RS, etc. |
|---|
